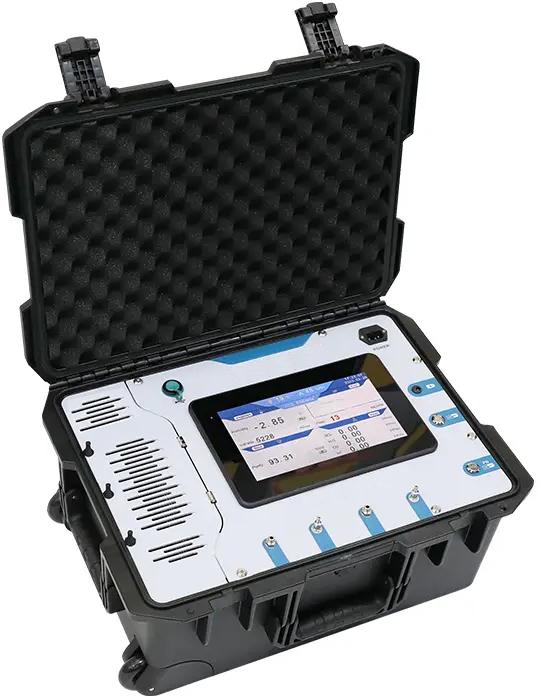

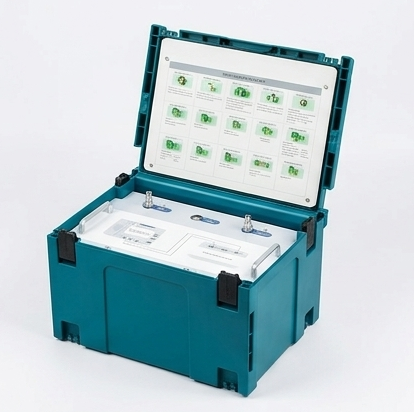

Мультианализатор элегаза Lanfor SF6_Multi-3 / SF6_Multi-3R
Lanfor SF6_Multi-3 / SF6_Multi-3R — портативный мультианализатор элегаза для комплексного контроля газовой среды в КРУЭ, элегазовых выключателях и других газонаполненных аппаратах. Прибор применяется для измерения влажности, чистоты SF₆ и продуктов разложения газа.
SF6_Multi-3 — исполнение без рециркуляции.

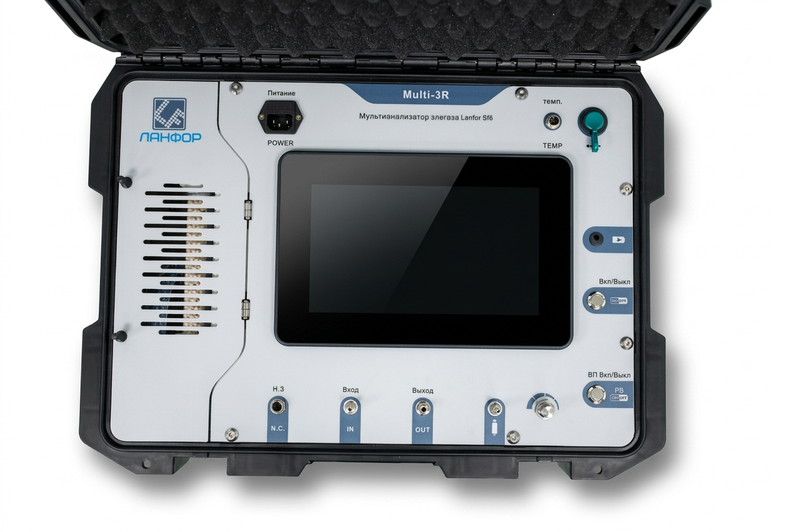

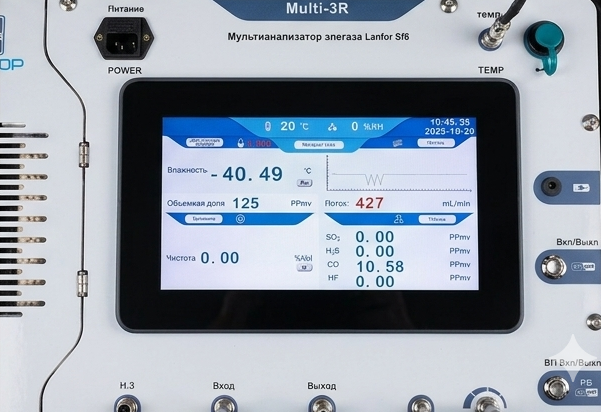

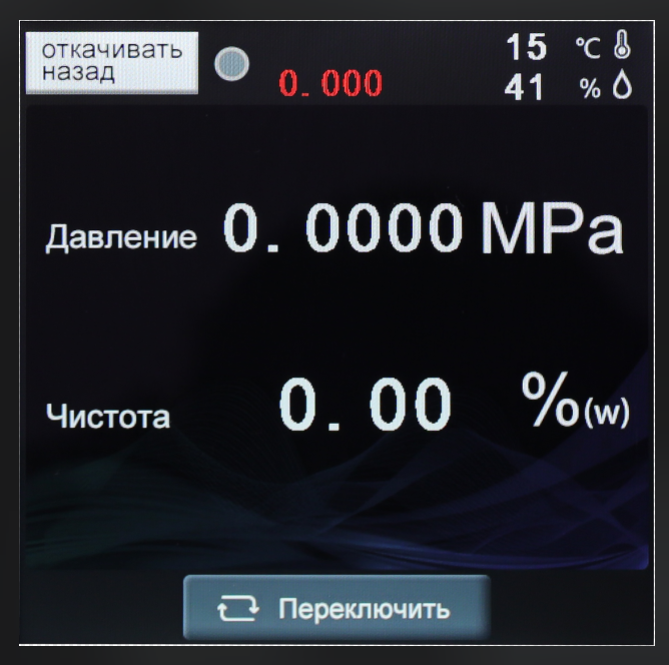

SF6_Multi-3R — исполнение с системой рециркуляции, которая возвращает анализируемую газовую пробу обратно в оборудование после измерения.
Исполнения прибора
| Исполнение | Рециркуляция | Назначение |
|---|---|---|
| SF6_Multi-3 | Нет | Анализ газа без возврата пробы в оборудование |
| SF6_Multi-3R | Да | Анализ газа с возвратом пробы обратно в оборудование после измерения |
Назначение
Прибор предназначен для контроля состояния элегазовой изоляции и оценки качества газовой среды в газоизолированном оборудовании. Один цикл измерения позволяет получить информацию по основным параметрам газа и по диагностическим компонентам, которые используются для оценки состояния оборудования и продуктов разложения SF₆.
Технические характеристики
| Параметр | Значение |
|---|---|
| Исполнение | SF6_Multi-3 / SF6_Multi-3R |
| Рабочая среда | Элегаз SF₆ |
| Температура эксплуатации | 0 … +40 °C |
| Допустимое давление газа на входе | 0,13 – 1,0 МПа |
| Время первого анализа после включения | Увеличено примерно на 10 минут из-за self-test |
| Время последующих измерений | Около 3 минут |
| Система рециркуляции | Только для SF6_Multi-3R |
| Нормируемые каналы | H₂O / SF₆ / SO₂ |
| Диагностические каналы | H₂S / CO / HF |
| Дополнительная опция | CF₄ |

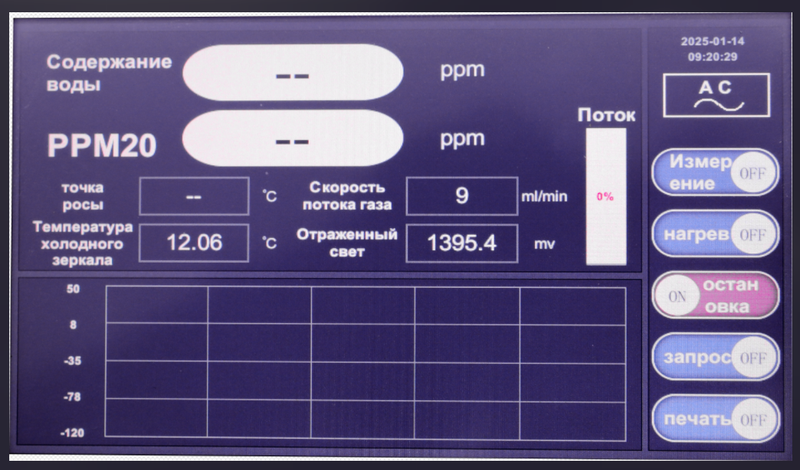

Методы измерения
| Параметр | Метод |
|---|---|
| H₂O / точка росы | Емкостной датчик влажности |
| Чистота SF₆ | NDIR |
| SO₂ / H₂S / CO / HF | Электрохимические сенсоры |
Измеряемые параметры
| Параметр | Диапазон измерения | Разрешение |
|---|---|---|
| Точка росы / влага (H₂O) | −80 … +20 °C | 0,01 °C |
| Чистота элегаза (SF₆) | 0 – 100 % | 0,01 % |
| SO₂ | 0 – 1000 ppm | 0,1 ppm |
| H₂S | 0 – 100 ppm | 1 ppm |
| CO | 0 – 500 ppm | 0,1 ppm |
| HF | 0 – 100 ppm | 0,1 ppm |
| CF₄ (опция) | 0 – 1500 ppm | 1 ppm |
Пояснение:
Нормируемые каналы: H₂O, SF₆ и SO₂.
Диагностические каналы H₂S, CO, HF, CF₄ и Air.
Что оценивается по измеряемым параметрам
| Газ / параметр | Что оценивается |
|---|---|
| H₂O | Оценивается влажность в газовой среде, риск ухудшения изоляционных свойств и появления конденсации. |
| SF₆ | Оценивается содержание основного изоляционного газа и его чистота. |
| SO₂ | Оценивается наличие продуктов разложения газа и общее состояние газовой среды. |
| H₂S | Оцениваются серосодержащие соединения, характерные для процессов разложения газа. |
| CO | Оцениваются признаки перегрева и термического воздействия внутри оборудования. |
| HF | Оцениваются агрессивные продукты разложения и потенциальная коррозионная активность среды. |
| CF₄ | Оценивается возможная примесь в газовой смеси и особенности ее состава. |
| Air | Оценивается наличие воздуха в газовой среде, подсос и качество заполнения оборудования. |
Обозначение модификаций
Обозначение прибора состоит из базовой модели и индекса модификации. Базовая модель определяет наличие или отсутствие рециркуляции, индекс V определяет состав измерительных каналов.
- SF6_Multi-3 — исполнение без рециркуляции;
- SF6_Multi-3R — исполнение с рециркуляцией;
- V1, V2, V3 ... — вариант состава каналов согласно таблице модификаций.

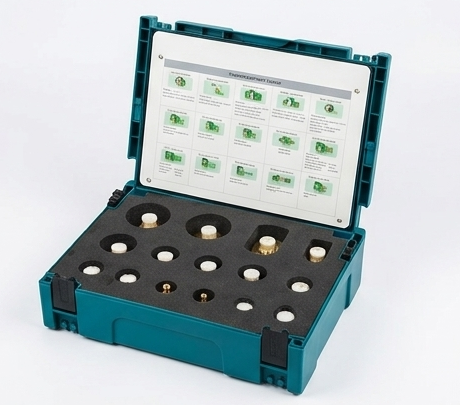

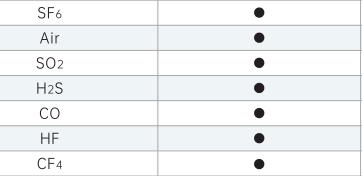

Таблица модификаций
SF6_Multi-3 — без рециркуляции
| Модификация | Состав каналов |
|---|---|
| SF6_Multi-3-V1 | SF₆ |
| SF6_Multi-3-V2 | SF₆ + CF₄ |
| SF6_Multi-3-V3 | SF₆ + CF₄ + Air |
| SF6_Multi-3-V4 | H₂O + CF₄ + Air |
| SF6_Multi-3-V5 | H₂O + CF₄ + Air + SO₂ + H₂S + CO + HF |
| SF6_Multi-3-V6 | H₂O + SF₆ |
| SF6_Multi-3-V7 | SO₂ + H₂S + CO + HF |
| SF6_Multi-3-V8 | H₂O + SF₆ + SO₂ + H₂S + CO + HF |
| SF6_Multi-3-V9 | H₂O + SF₆ + CF₄ + SO₂ + H₂S + CO + HF |
SF6_Multi-3R — с рециркуляцией
| Модификация | Состав каналов |
|---|---|
| SF6_Multi-3R-V1 | H₂O + SF₆ + SO₂ + H₂S + CO + HF |
| SF6_Multi-3R-V2 | H₂O + SF₆ + SO₂ + H₂S + CO + HF + CF₄ |
Пояснение по конфигурации:
Для исполнения SF6_Multi-3R с рециркуляцией канал Air не применяется.
Базовыми нормируемыми каналами являются H₂O, SF₆ и SO₂.
Диагностические каналы H₂S, CO и HF присутствуют всегда.
CF₄ доступен как опция.
Как читаются обозначения
- SF6_Multi-3-V4 — прибор без рециркуляции, модификация V4;
- SF6_Multi-3-V8 — прибор без рециркуляции, модификация V8;
- SF6_Multi-3R-V1 — прибор с рециркуляцией, модификация V1;
- SF6_Multi-3R-V2 — прибор с рециркуляцией, модификация V2.
В публичной карточке и в коммерческих документах рекомендуется использовать именно полное обозначение модификации: SF6_Multi-3-V1 … V9 и SF6_Multi-3R-V1 … V2.
Основные особенности
- контроль нескольких параметров газа за один цикл анализа;
- исполнение без рециркуляции и исполнение с рециркуляцией;
- возврат газовой пробы в оборудование для SF6_Multi-3R;
- разделение на нормируемые и диагностические каналы;
- портативное исполнение для подстанций и сервисных бригад.
Область применения
- газоизолированные распределительные устройства;
- элегазовые выключатели;
- газовые отсеки высоковольтного оборудования;
- лаборатории диагностики;
- сервисные организации электроэнергетики.
FAQ
Чем отличается SF6_Multi-3 от SF6_Multi-3R?
SF6_Multi-3 работает без возврата пробы. SF6_Multi-3R возвращает анализируемую газовую пробу обратно в оборудование после измерения.
Какие каналы идут под поверку?
Поверка предусмотрена по нормируемым каналам H₂O, SF₆ и SO₂.
Какая модификация является самой полной без рециркуляции?
Наиболее полное исполнение без рециркуляции — SF6_Multi-3-V9.
Можно ли использовать Air в исполнении с рециркуляцией?
Нет. Для SF6_Multi-3R канал Air не применяется.
Конфигуратор модификаций SF6_Multi-3 / SF6_Multi-3R
Конфигуратор предназначен для выбора готовой модификации прибора. Логика построена по типу исполнения и утвержденному составу измерительных каналов.
Как пользоваться:
- Выберите исполнение прибора: без рециркуляции или с рециркуляцией.
- Выберите требуемую модификацию V1, V2, V3... из списка.
- Ниже автоматически сформируется полное обозначение модификации и краткая расшифровка состава каналов.
Выбранная модификация
Полное обозначение модификации
Для коммерческого предложения, спецификации, паспорта и маркировки рекомендуется использовать полное обозначение модификации в таком виде.
Пояснение по каналам
Краткая справка по параметрам
| Газ / параметр | Что оценивается |
|---|---|
| H₂O | Влага в газовой среде, риск ухудшения изоляционных свойств и появления конденсации. |
| SF₆ | Содержание основного изоляционного газа и его чистота. |
| SO₂ | Продукты разложения газа и общее состояние газовой среды. |
| H₂S | Серосодержащие соединения, характерные для процессов разложения. |
| CO | Признаки перегрева и термического воздействия внутри оборудования. |
| HF | Агрессивные продукты разложения и потенциальная коррозионная активность среды. |
| CF₄ | Возможная примесь в газовой смеси и особенности состава газа. |
| Air | Наличие воздуха в газовой среде, подсос и качество заполнения газового объема. |
