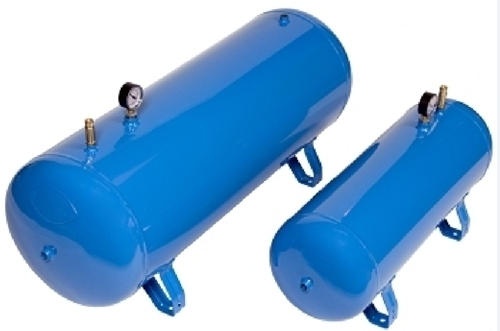

Резервуар для хранения элегаза (Ресивер Р)
Резервуар для хранения элегаза предназначен для безопасного хранения и транспортировки элегаза SF₆ под давлением. Изделие применяется в составе сервисных операций при обслуживании КРУЭ, элегазовых выключателей и других газонаполненных аппаратов.
Назначение
Резервуар предназначен для хранения элегаза в газообразном или сжиженном состоянии и используется как отдельная единица хранения или как элемент сервисного комплекса для заправки, откачки и транспортировки SF₆.
Что выполняет резервуар
- безопасное хранение элегаза SF₆ под давлением;
- накопление газа в составе сервисных операций;
- подача газа на заправку оборудования через редуктор;
- подключение к сервисным установкам, компрессорам и заправочным устройствам.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий газ | Элегаз SF₆ |
| Тип изделия | Резервуар для хранения под давлением |
| Материал | Сталь Ст3пс |
| Категория опасности | 3 и 4 |
| Объем | 100 / 250 / 350 / 500 л или иной по ТЗ |
| Рабочее давление | 50 бар |
| Испытательное давление | 65 бар |
| Подключение редуктора | W21.8 × 1/14" LH / G3/4 / иное по ТЗ |
| Клапаны | DN8 / DN20 / иное по ТЗ |
| Комплектация | Предохранительный клапан, манометр, колеса, клапан DN8 или DN20 |
| Исполнение | Стандартное или по техническому заданию |
Модификации и таблица выбора
| Модель | Объем, л | Раб. давление, бар | Подключение редуктора | Клапаны | Исполнение |
|---|---|---|---|---|---|
| Р-100-50 | 100 | 50 | W21.8 / G3/4 / иное | DN8 / DN20 / иное | Стандарт / ТЗ |
| Р-250-50 | 250 | 50 | W21.8 / G3/4 / иное | DN8 / DN20 / иное | Стандарт / ТЗ |
| Р-350-50 | 350 | 50 | W21.8 / G3/4 / иное | DN8 / DN20 / иное | Стандарт / ТЗ |
| Р-500-50 | 500 | 50 | W21.8 / G3/4 / иное | DN8 / DN20 / иное | Стандарт / ТЗ |
| Р-ИНОЕ-50 | Иной по ТЗ | 50 или иное по ТЗ | Иное по ТЗ | Иное по ТЗ | Исполнение по ТЗ |
Доступно исполнение по техническому заданию заказчика.
Обозначение модели
Р-[объем]-[давление]
100 / 250 / 350 / 500 — номинальный объем резервуара в литрах;
50 — рабочее давление в барах;
ИНОЕ — нестандартный объем по техническому заданию.
Как читается модель
Р-500-50 — это резервуар для хранения элегаза объемом 500 л с рабочим давлением 50 бар.
Комплектация и опции
- корпус резервуара для работы под давлением;
- предохранительный клапан;
- манометр;
- колеса;
- подключение редуктора W21.8 × 1/14" LH или G3/4;
- клапаны DN8 / DN20 или иное исполнение по ТЗ;
- иная комплектность — по техническому заданию.
Часто задаваемые вопросы
Для чего нужен резервуар Р-500-50?
Он применяется для безопасного хранения элегаза SF₆ под давлением и используется в составе сервисных и эксплуатационных работ.
Что означает маркировка Р-250-50?
Это резервуар объемом 250 л с рабочим давлением 50 бар.
Можно ли заказать объем, отличный от стандартного ряда?
Да. Возможно изготовление в ином объеме по техническому заданию.
Можно ли выбрать W21.8 или G3/4?
Да. Подключение редуктора может быть выполнено через W21.8 × 1/14" LH, G3/4 или иное исполнение по ТЗ.
Можно ли выбрать DN8 или DN20?
Да. Возможны клапаны DN8, DN20 или иное исполнение по техническому заданию.
| Производитель | Наименование | Цена | Примечание |
|---|---|---|---|
| B176R01 | 300 л, 35 бар | ||
| B176R02 | 600 л, 35 бар |
