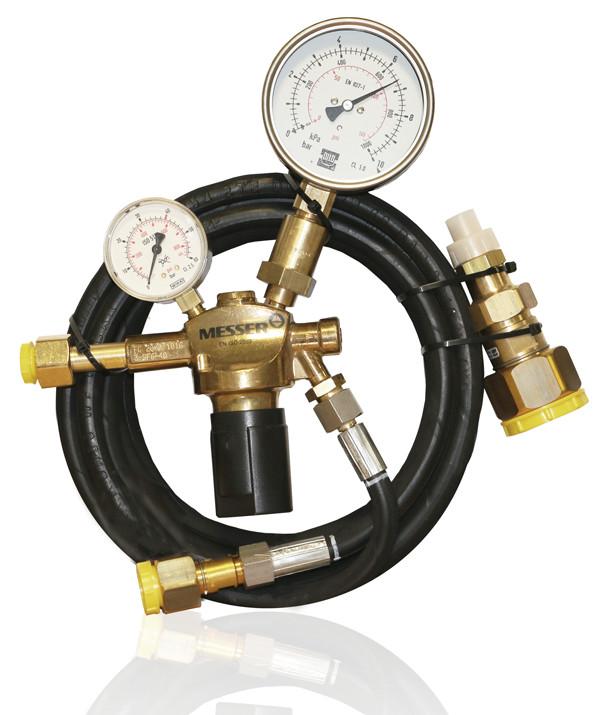

Заправочное устройство для элегаза УЭГ
УЭГ — переносное заправочное устройство для элегаза SF₆, предназначенное для заправки оборудования напрямую из баллона под давлением. В зависимости от исполнения устройство также может применяться для N₂, CF₄ и газовых смесей.
УЭГ применяется при сервисном обслуживании, монтаже и эксплуатации КРУЭ, элегазовых выключателей и других газонаполненных аппаратов. Стандартное исполнение предусматривает регулировку давления в диапазоне 0–10 бар, подключение DN8 или DN20, шланг 5 м и комплект контрольной арматуры. По техническому заданию доступны иные подключения, иная длина шланга, транспортный кейс и дополнительная комплектность.
Назначение
Заправочное устройство УЭГ предназначено для контролируемой заправки электротехнического оборудования элегазом напрямую из баллона. Устройство используется как переносной ручной узел для сервисных и эксплуатационных работ, когда требуется простая и надежная схема подключения без сложной установки.
Что выполняет устройство
- заправка элегаза SF₆ напрямую из баллона;
- заправка N₂, CF₄ и газовых смесей в зависимости от исполнения;
- регулировка давления заправки через редуктор;
- контроль давления по манометрам;
- подключение к оборудованию через DN8, DN20 или иное исполнение по ТЗ.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие газы | SF₆, N₂, CF₄ и газовые смеси |
| Тип устройства | Переносное, ручное |
| Диапазон регулировки давления | 0–10 бар |
| Манометры на редукторе | высокого и низкого давления, поверены |
| Подключение баллона | W21.8 × 1/14" LH + G3/4 или иное по ТЗ |
| Подключение к оборудованию | DN8 / DN20 / иное по ТЗ |
| Шланг | 5 м стандартно, иная длина по ТЗ |
| Манометры | MPa или bar |
| Кейс | По выбору |
| Исполнение | Стандартное или по техническому заданию |
Модификации и таблица выбора
| Модель | Подключение к оборудованию | Подключение баллона | Шланг | Назначение |
|---|---|---|---|---|
| УЭГ-ДН8 | DN8 | W21.8 × 1/14" LH + G3/4 | 5 м | Стандартная заправка элегаза через DN8 |
| УЭГ-ДН8-ДН20 | DN8 + DN20 | W21.8 × 1/14" LH + G3/4 | 5 м | Универсальное исполнение для DN8 и DN20 |
| УЭГ-ИНОЕ | Иное по ТЗ | Иное по ТЗ | Иной по ТЗ | Исполнение под специальное подключение или состав комплекта |
Доступно исполнение по техническому заданию заказчика.
Обозначение модели
УЭГ-[подключение]
- ДН8 — стандартное подключение DN8;
- ДН8-ДН20 — универсальное исполнение DN8 + DN20;
- ИНОЕ — исполнение по техническому заданию.
Как читается модель
УЭГ-ДН8-ДН20 — это заправочное устройство для элегаза с универсальным подключением DN8 и DN20.

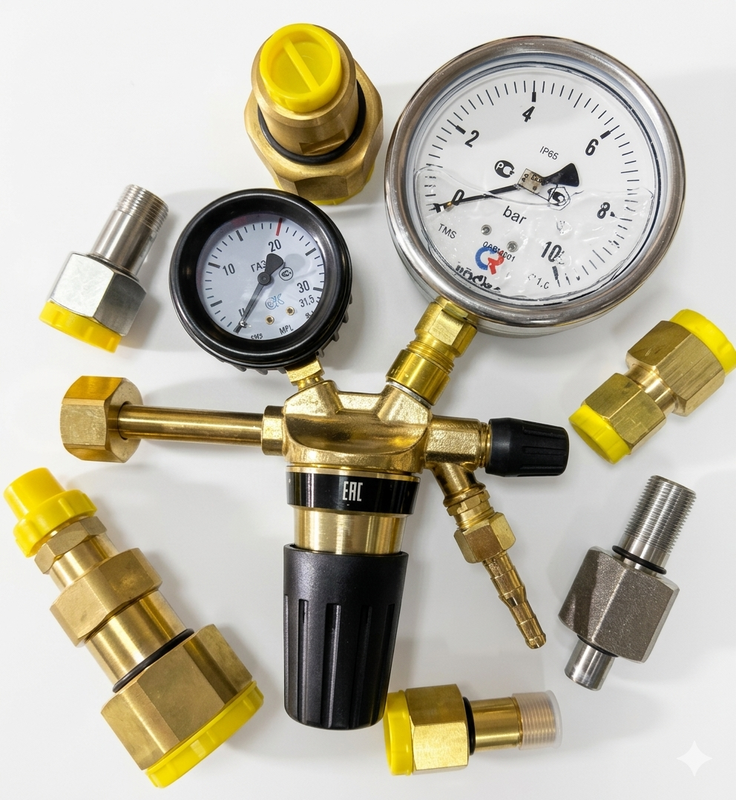

Комплектация и опции
- редуктор для подключения к баллонам;
- подключение баллона W21.8 × 1/14" LH + G3/4;
- шланг 5 м стандартно;
- манометры MPa или bar;
- Манометры на редукторе высокого и низкого давления, поверены;
- соединения DN8 / DN20 или иное по ТЗ;
- транспортный кейс — по выбору;
- иная длина шланга — по ТЗ;
- иная комплектность — по ТЗ.
Где применяется
- КРУЭ;
- элегазовые выключатели;
- газонаполненные электротехнические аппараты;
- сервисные службы;
- ремонтные и монтажные организации;
- эксплуатационные подразделения подстанций и энергообъектов.
Часто задаваемые вопросы
Для чего нужно УЭГ?
УЭГ применяется для заправки электротехнического оборудования элегазом SF₆, а также N₂, CF₄ и смесями напрямую из баллона.
Чем УЭГ-ДН8 отличается от УЭГ-ДН8-ДН20?
УЭГ-ДН8 — стандартное исполнение с DN8. УЭГ-ДН8-ДН20 — универсальное исполнение с DN8 и DN20.
Можно ли заказать кейс?
Да. Транспортный кейс можно предусмотреть в комплекте поставки.
Можно ли заказать иную длину шланга и иные подключения?
Да. Возможны исполнения по техническому заданию заказчика.
Можно ли использовать устройство не только для SF₆?
Да. В зависимости от исполнения устройство может применяться для N₂, CF₄ и газовых смесей.
Конфигуратор УЭГ
Подберите исполнение заправочного устройства для элегаза по типу подключения, подключению баллона, длине шланга, типу манометров и комплектации.
Выбранная конфигурация
Заказной номер
Заказной номер формируется автоматически по выбранной конфигурации.
