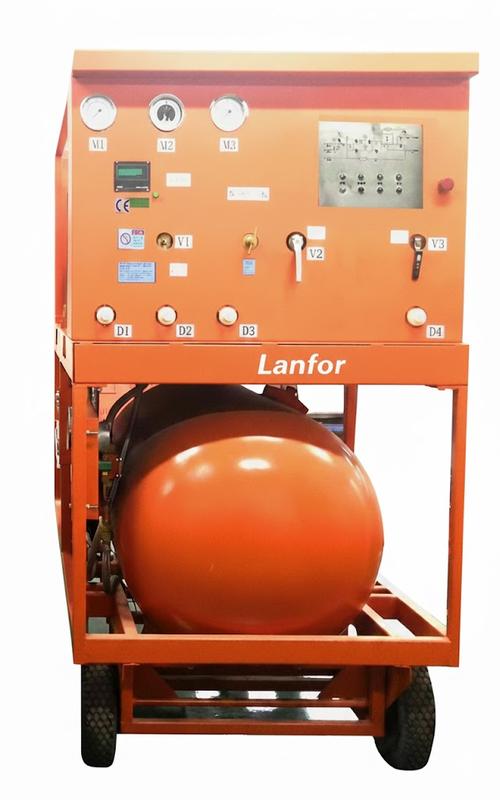

Газосервисная установка для элегаза ГСУ-Р
ГСУ-Р — ручная газосервисная установка с резервуаром для полного цикла работ с элегазом (SF₆): откачка элегаза, временное хранение газа, вакуумирование воздуха перед заполнением и заправка элегазового оборудования.
Газосервисная установка для элегаза ГСУ-Р применяется при сервисном обслуживании, ремонте, монтаже и вводе в эксплуатацию КРУЭ, элегазовых выключателей и других газонаполненных аппаратов. Установка выпускается в ручном исполнении и имеет отдельный модельный ряд по производительности компрессора SF₆, вакуумного насоса воздуха и объему резервуара.
Полный цикл работ с элегазом
- откачка элегаза из оборудования;
- временное хранение газа в резервуаре;
- вакуумирование воздуха перед заполнением;
- заправка элегазового оборудования.
Типовые исполнения ГСУ-Р
| Модель | Компрессор SF₆, м³/ч | Вакуумный насос, м³/ч | Резервуар, л | Управление |
|---|---|---|---|---|
| ГСУ-Р-7-4-20 | 7 | 4 | 20 | ручное |
| ГСУ-Р-7-15-50 | 7 | 15 | 50 | ручное |
| ГСУ-Р-10-15-150 | 10 | 15 | 150 | ручное |
| ГСУ-Р-15-54-280 | 15 | 54 | 280 | ручное |
| ГСУ-Р-23-65-200 | 23 | 65 | 200 | ручное |
| ГСУ-Р-35-65-300 | 35 | 65 | 300 | ручное |
Доступно исполнение по техническому заданию заказчика.
Обозначение модели
ГСУ-Р-[компрессор]-[вакуум воздуха]-[резервуар]
- первое значение — производительность компрессора SF₆, м³/ч;
- второе значение — производительность вакуумного насоса воздуха, м³/ч;
- третье значение — объем резервуара, л.
Как читается модель
ГСУ-Р-10-15-150 — это ручная газосервисная установка с компрессором SF₆ производительностью 10 м³/ч, вакуумным насосом воздуха 15 м³/ч и резервуаром объемом 150 л.
Стандартный комлпект поставки:
- Безмасляный компрессор
- Безмаслянный всасывающий насос для откачки элегаза (SF6)
- Вакуумный насос для откачки воздуха из КРУЭ (отсека, выключателя, ячейки)
- Резервуар
- Испаритель
- Осушающий фильтр (по влаге)
- Фильтр частиц
- Шланг с соединением DN8
- Соединение DN20
- Рама (основание тележки)
- Управляемые и фиксируемые колёса
Назначение
Газосервисная установка для элегаза ГСУ-Р предназначена для полного цикла работ с элегазом (SF₆): откачки газа из оборудования, временного хранения в резервуаре, вакуумирования воздуха перед заполнением и последующей заправки элегазового оборудования.
Где применяется
- КРУЭ;
- элегазовые выключатели;
- газонаполненные электротехнические аппараты;
- сервисные службы;
- ремонтные и монтажные организации;
- эксплуатационные подразделения подстанций и энергообъектов.
Преимущества
- полный цикл работ с элегазом в одной установке;
- ручное исполнение с резервуаром;
- временное хранение газа в составе установки;
- понятная маркировка модели по реальным параметрам;
- отдельный модельный ряд по производительности и объему резервуара;
- подходит для сервисных, ремонтных и монтажных работ.
Параметры:
- глубина вакуума <1 мбар
- рабочее/максимальное давление заправки 50 бар
- присоединения DN8 / DN20;
- питание 220 / 380 В.
Часто задаваемые вопросы
Что делает ГСУ-Р?
ГСУ-Р выполняет полный цикл работ с элегазом: откачку SF₆, временное хранение газа, вакуумирование воздуха и заправку оборудования.
Для какого оборудования подходит ГСУ-Р?
Установка применяется для КРУЭ, элегазовых выключателей и других газонаполненных аппаратов.
Что означает маркировка ГСУ-Р-10-15-150?
Это ручная газосервисная установка с компрессором 10 м³/ч, вакуумным насосом воздуха 15 м³/ч и резервуаром 150 л.
Чем ГСУ-Р отличается от ГСУ-А?
ГСУ-Р — ручное исполнение с резервуаром. ГСУ-А — автоматическое исполнение с ПЛК.
Можно ли заказать исполнение по ТЗ?
Да. Установка может быть выполнена по техническому заданию заказчика.
Конфигуратор ГСУ-Р
Подберите исполнение ручной газосервисной установки для элегаза по компрессору SF₆, вакуумному насосу воздуха, резервуару и дополнительным опциям.
ГСУ-Р применяется для полного цикла работ с элегазом (SF₆): откачка элегаза, временное хранение газа в резервуаре, вакуумирование воздуха перед заполнением и заправка элегазового оборудования.
Заказной номер формируется автоматически по выбранной конфигурации.
Выбранная конфигурация
Заказной номер
Заказной номер формируется автоматически по выбранной конфигурации.
| Производитель | Наименование | Цена | Примечание |
|---|---|---|---|
| Dilo | L057R01 — Сервисная тележка для хранения элегаза в сжиженном состоянии. | ||
| Dilo | L170R01 - Сервисная тележка для хранения элегаза | ||
| Wika | Сервисная установка для элегаза SF6 - GPU-2000 | ||
| ЛТ-7К-4-20 | ЛТ-7К-15-50 / ЛТ-10К-15-150 / ЛТ-15К-54-180 /ЛТ-23К-65-200 / ЛТ-35К-65-300 |
