ТБЭ — баллонная тележка для элегаза

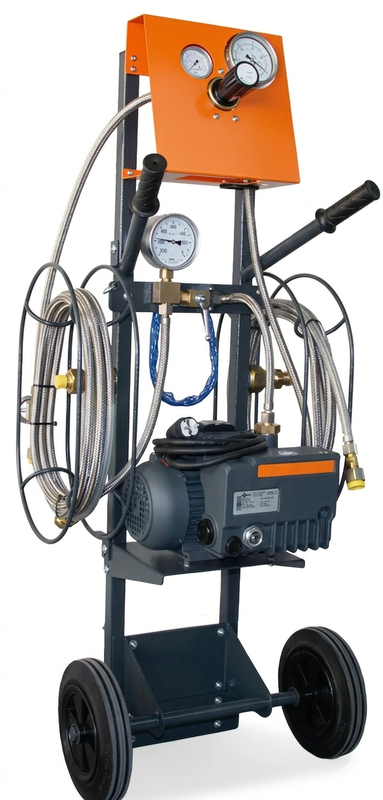

ТБЭ — баллонная тележка для заправки элегаза SF₆ из баллонов через редуктор. Базовая конструкция включает баллонную платформу, редуктор, раму на колесах и комплект присоединительной арматуры.
В зависимости от исполнения тележка может комплектоваться вакуумным насосом воздуха производительностью 20 или 30 м³/ч и весами 150 кг с Bluetooth для контроля массы газа при заправке.
Основная задача
Заправка SF₆
Подача элегаза из баллона в оборудование через редуктор.
Опция
Вакуумный насос
20 или 30 м³/ч для вакуумирования воздуха перед заполнением.
Опция
Весы 150 кг
Весы с Bluetooth для контроля массы газа при заправке.
Назначение
ТБЭ применяется для обслуживания КРУЭ, элегазовых выключателей и других газонаполненных аппаратов. Тележка используется для заправки SF₆ из баллона, вакуумирования воздуха перед заполнением и контроля массы газа при работе с баллонами.
В отличие от газосервисных установок полного цикла, ТБЭ не включает компрессор SF₆. Это баллонная тележка для работ через редуктор и присоединительную арматуру.
Что выполняет ТБЭ
Заправка элегаза
Подача SF₆ из баллона в оборудование через редуктор.
Вакуумирование воздуха
Исполнения с вакуумным насосом позволяют откачивать воздух перед заполнением.
Контроль массы газа
Исполнения с весами позволяют контролировать массу газа при заправке.
Работа с баллонами
Баллонная платформа и рама на колесах упрощают перемещение и подключение баллона.
Типовые исполнения ТБЭ
ТБЭ-0-0
Базовая баллонная платформа с редуктором.
Насос: нет
Весы: нет
Назначение: заправка из баллона
ТБЭ-20-0
Исполнение с вакуумным насосом 20 м³/ч.
Насос: 20 м³/ч
Весы: нет
Назначение: заправка и вакуумирование
ТБЭ-30-0
Исполнение с вакуумным насосом 30 м³/ч.
Насос: 30 м³/ч
Весы: нет
Назначение: заправка и вакуумирование
ТБЭ-0-150
Исполнение с весами 150 кг с Bluetooth.
Насос: нет
Весы: 150 кг
Назначение: заправка с контролем массы
ТБЭ-20-150
Исполнение с насосом 20 м³/ч и весами 150 кг.
Насос: 20 м³/ч
Весы: 150 кг
Назначение: заправка, вакуумирование и контроль массы
ТБЭ-30-150
Исполнение с насосом 30 м³/ч и весами 150 кг.
Насос: 30 м³/ч
Весы: 150 кг
Назначение: заправка, вакуумирование и контроль массы
Доступно исполнение по техническому заданию заказчика: подключение DN8 / DN20, состав рукавов, присоединения, компоновка и дополнительная комплектность согласуются под задачу.
Пример: ТБЭ-20-150 — баллонная тележка для элегаза с вакуумным насосом воздуха 20 м³/ч и весами 150 кг с Bluetooth.
Базовая комплектация
Баллонная платформа
Редуктор для элегаза
Присоединение DN8 / DN20
Подключение баллона G3/4 / W21.8
Рама на колесах
Шаровый кран
Вакуумметр
Рукава и присоединения по исполнению
Опции и дополнительные исполнения
Вакуумный насос 20 м³/ч
Для вакуумирования воздуха перед заполнением газового объема.
Вакуумный насос 30 м³/ч
Для более производительного вакуумирования воздуха.
Весы 150 кг с Bluetooth
Для контроля массы газа при заправке из баллона.
DN8 / DN20
Подбор присоединений под оборудование заказчика.
Исполнение по ТЗ
Компоновка, присоединения и состав комплекта под задачу.
Где применяется
КРУЭ
Элегазовые выключатели
Газонаполненные аппараты
Сервисные службы
Монтажные организации
Эксплуатация подстанций
Преимущества
Понятная маркировка
Модель читается по насосу и весам.
Работа через редуктор
Заправка SF₆ из баллона без компрессора SF₆.
Опции под задачу
Можно выбрать насос, весы или базовую платформу.
FAQ
Для чего нужна ТБЭ?
Для заправки элегаза из баллонов через редуктор. В зависимости от исполнения тележка также может использоваться для вакуумирования воздуха и контроля массы газа.
Что означает маркировка ТБЭ-20-150?
Это баллонная тележка с вакуумным насосом воздуха 20 м³/ч и весами 150 кг с Bluetooth.
Чем ТБЭ отличается от ГСУ-А и ГСУ-Р?
ТБЭ не включает компрессор SF₆. Это баллонная тележка для заправки газа из баллонов через редуктор. ГСУ-А и ГСУ-Р — газосервисные установки для полного цикла работ с элегазом.
Можно ли заказать ТБЭ без насоса или без весов?
Да. Доступны исполнения без насоса, без весов или с обоими узлами.
Как работают весы?
В исполнениях с весами используются весы 150 кг с Bluetooth для контроля массы газа при заправке.
Конфигуратор баллонной тележки
Конфигуратор ТБЭ
Подберите исполнение баллонной тележки для элегаза по вакуумному насосу, весам, присоединению к оборудованию и подключению баллона. Заказной номер формируется по насосу и весам, остальные параметры указываются в спецификации.
1. Основные параметры
Первое значение в модели ТБЭ-[насос]-[весы].
Второе значение в модели ТБЭ-[насос]-[весы].
Заказной номер
—
Спецификация
—
Итоговый запрос
Скопировать запрос
Сбросить
Запросить ТКП
Отправить параметры задачи
Выберите параметры комплектации.
ТБЭ — тележка баллонная для элегаза SF₆, предназначенная для заправки газа из баллонов через редуктор. В зависимости от исполнения тележка комплектуется вакуумным насосом воздуха и весами 150 кг с Bluetooth. ТБЭ применяется для работы с КРУЭ, элегазовыми выключателями и другим газонаполненным оборудованием, где требуется заправка, вакуумирование воздуха и контроль массы газа.
