Комплект механического манометра для элегаза КМЭ
КМЭ — комплект механического манометра для элегаза SF₆, предназначенный для визуального контроля давления в газонаполненном оборудовании. Комплект применяется при сервисном обслуживании КРУЭ, элегазовых выключателей и других аппаратов, работающих с SF₆.
В отличие от электронного комплекта КПЭМ, КМЭ не требует питания и обеспечивает наглядное аналоговое отображение давления. Комплект поставляется в исполнениях с подключением DN8, DN20, DN8-ДН20 или иным подключением по техническому заданию. Стандартная шкала — в МПа. По заказу возможны исполнения в Bar, кПа и других единицах измерения.
Назначение
Комплект КМЭ предназначен для контрольного измерения давления элегаза SF₆ в газонаполненных отсеках и аппаратах. Используется как переносной измерительный комплект для сервисных работ, где требуется надежный механический прибор с простой и наглядной индикацией.
Чем КМЭ отличается от КПЭМ
| Параметр | КМЭ | КПЭМ |
|---|---|---|
| Тип прибора | Механический | Электронный |
| Индикация | Аналоговая | Цифровая |
| Питание | Не требуется | 4,5 В (3 элемента AA) |
| Класс точности | 0,4 или 0,6 | 0,25 |
| Основной сценарий | Наглядный полевой контроль | Прецизионное контрольное измерение |
Что выполняет комплект
- контроль давления элегаза SF₆ в оборудовании;
- визуальная проверка фактического давления по механической шкале;
- подключение к оборудованию через DN8, DN20, DN8-ДН20 или иное исполнение по ТЗ;
- использование как переносного механического измерительного комплекта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий газ | Элегаз SF₆ |
| Тип изделия | Переносной измерительный комплект |
| Тип прибора | Механический манометр |
| Диаметр корпуса | 160 мм |
| Класс точности | 0,4 или 0,6 |
| Стандартная единица измерения | МПа |
| Дополнительные единицы измерения | Bar, кПа и другие по заказу |
| Подключение к оборудованию | DN8 / DN20 / DN8-ДН20 / иное по ТЗ |
| Шланг | 0,5 м стандартно, иной по ТЗ |
Модификации и таблица выбора
| Модель | Подключение | Диаметр, мм | Класс точности | Ед. изм. | Исполнение |
|---|---|---|---|---|---|
| КМЭ-ДН8 | DN8 | 160 | 0,4 / 0,6 | МПа | Стандарт |
| КМЭ-ДН20 | DN20 | 160 | 0,4 / 0,6 | МПа | Стандарт |
| КМЭ-ДН8-ДН20 | DN8 + DN20 | 160 | 0,4 / 0,6 | МПа | Универсальное |
| КМЭ-ИНОЕ | Иное по ТЗ | 160 | 0,4 / 0,6 | МПа / bar / кПа / иное | По ТЗ |
Доступно исполнение по техническому заданию заказчика.
Обозначение модели
КМЭ-[подключение]
ДН8 — исполнение с подключением DN8;
ДН20 — исполнение с подключением DN20;
ДН8-ДН20 — универсальное исполнение с двумя подключениями;
ИНОЕ — исполнение по техническому заданию.
Как читается модель
КМЭ-ДН20 — это комплект механического манометра для элегаза с подключением DN20.

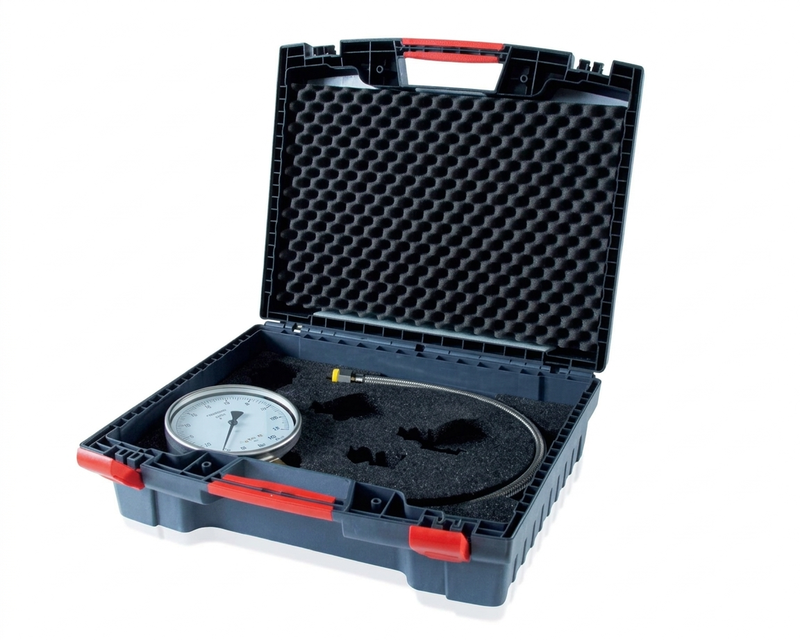

Комплектация и опции
- механический манометр;
- измерительный узел с подключением DN8 / DN20 / DN8-ДН20 или иным по ТЗ;
- шланг 0,5 м стандартно;
- иная длина шланга — по ТЗ;
- исполнение шкалы в МПа стандартно, bar / кПа / иное по заказу;
- иная комплектность — по техническому заданию.
Где применяется
- КРУЭ;
- элегазовые выключатели;
- газонаполненные электротехнические аппараты;
- сервисные службы;
- ремонтные и монтажные организации;
- эксплуатационные подразделения подстанций и энергообъектов.
Часто задаваемые вопросы
Для чего нужен КМЭ?
КМЭ применяется для визуального контрольного измерения давления элегаза SF₆ в оборудовании.
Чем КМЭ отличается от КПЭМ?
КМЭ — механический комплект с аналоговой индикацией без питания. КПЭМ — электронный прецизионный комплект.
Что означает модель КМЭ-ДН8-ДН20?
Это комплект механического манометра для элегаза с универсальным подключением DN8 и DN20.
Можно ли выбрать класс точности?
Да. Возможны исполнения с классом точности 0,4 или 0,6.
Можно ли заказать шкалу не в МПа?
Да. Стандартно комплект поставляется со шкалой в МПа, по заказу возможны bar, кПа и другие единицы.
Конфигуратор КМЭ
Подберите исполнение комплекта механического манометра для элегаза по типу подключения, длине шланга, классу точности и единицам измерения.
Выбранная конфигурация
Заказной номер
Заказной номер формируется автоматически по выбранной конфигурации.
