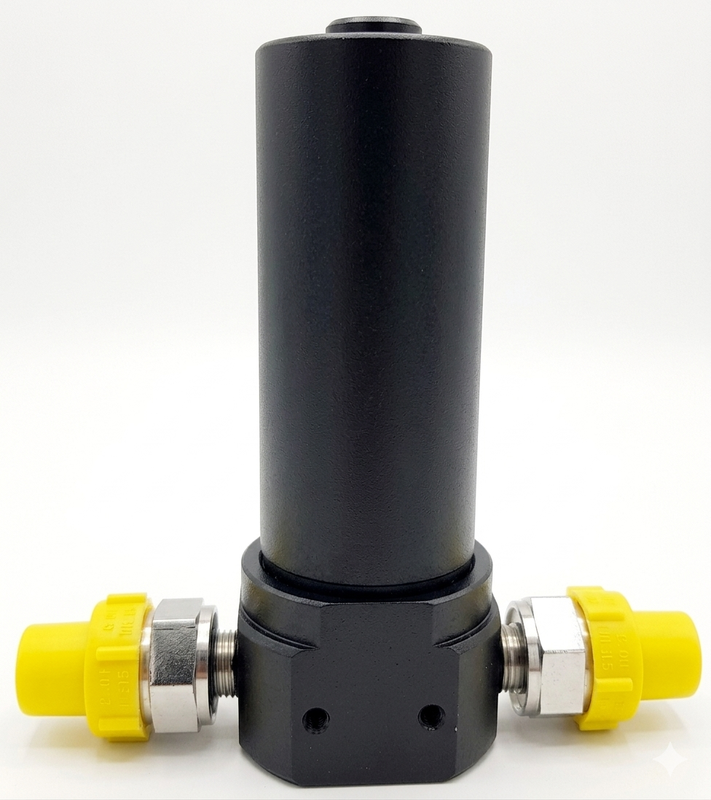

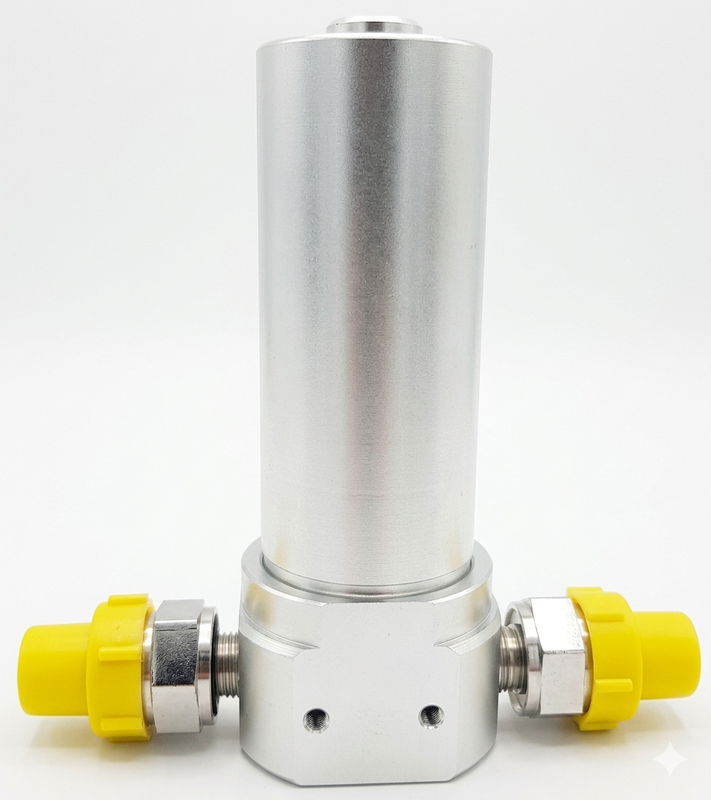

Предварительный фильтр для элегаза ПФЭ
ПФЭ — предварительный фильтр для элегаза SF₆, предназначенный для установки перед компрессором, вакуумным компрессором, насосом или сервисной установкой с целью защиты оборудования от твердых частиц, влаги и продуктов разложения элегаза.
Фильтр применяется в составе сервисных операций с SF₆ при откачке, recovery, перекачке и очистке газа. Основные исполнения предусматривают соединения DN8 или DN20. По техническому заданию доступны иные подключения, шланги 3 / 5 / 10 м или иной длины, а также иная комплектность.
Назначение
Предварительный фильтр ПФЭ предназначен для очистки элегаза перед подачей в компрессорное или сервисное оборудование. Фильтр снижает риск загрязнения внутренних узлов твердыми частицами, влагой и продуктами разложения SF₆, что повышает ресурс оборудования и снижает вероятность отказов.
Что выполняет фильтр
- удаление твердых частиц из потока элегаза;
- осушение влаги;
- удаление продуктов разложения SF₆;
- защита компрессора, вакуумного компрессора, насосов и сервисных установок;
- подготовка газа к дальнейшей перекачке, recovery или повторному использованию.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий газ | Элегаз SF₆ |
| Тип изделия | Предварительный фильтр для защиты сервисного оборудования |
| Функции | Фильтрация твердых частиц, удаление влаги и продуктов разложения |
| Максимальное рабочее давление | 50 бар |
| Рабочий диапазон температур | от -40 °C до +60 °C |
| Соединения | DN8 / DN20 / иное по ТЗ |
| Шланги | 3 / 5 / 10 м или иные по ТЗ |
| Фильтрующий элемент | Сменный, по спецификации исполнения |
| Исполнение | Стандартное или по техническому заданию |
Модификации и таблица выбора
| Модель | Соединения | Раб. давление, бар | Шланги | Назначение |
|---|---|---|---|---|
| ПФЭ-ДН8 | DN8 | 50 | 3 / 5 / 10 м | Стандартное исполнение для DN8 |
| ПФЭ-ДН20 | DN20 | 50 | 3 / 5 / 10 м | Стандартное исполнение для DN20 |
| ПФЭ-ИНОЕ | Иное по ТЗ | 50 или иное по ТЗ | По ТЗ | Исполнение под специальное подключение или комплектность |
Доступно исполнение по техническому заданию заказчика.
Обозначение модели
ПФЭ-[соединение]
ДН8 — исполнение с соединением DN8;
ДН20 — исполнение с соединением DN20;
ИНОЕ — исполнение по техническому заданию.
Как читается модель
ПФЭ-ДН20 — это предварительный фильтр для элегаза с соединением DN20.
Комплектация и опции
- сухой фильтр / фильтр твердых примесей;
- соединительные элементы;
- шланги 3 / 5 / 10 м или иные по ТЗ;
- запасной сменный фильтр;
- иная комплектность — по техническому заданию.
Конфигуратор ПФЭ
Подберите исполнение предварительного фильтра для элегаза по типу соединения, длине шлангов и комплектности.
Выбранная конфигурация
Заказной номер
Заказной номер формируется автоматически по выбранной конфигурации.
| Производитель | Наименование | Цена | Примечание |
|---|---|---|---|
| Dilo | B148R30 | ||
| Dilo | B148R100 | ||
| Dilo | 3-537-R108 | ||
| Dilo | 3-537-R100 | ||
| Dilo | B077R20 | ||
| Dilo | B077R11 |
