Вакуумирование воздуха • подготовка отсеков перед заполнением SF₆ • DN8 / DN20

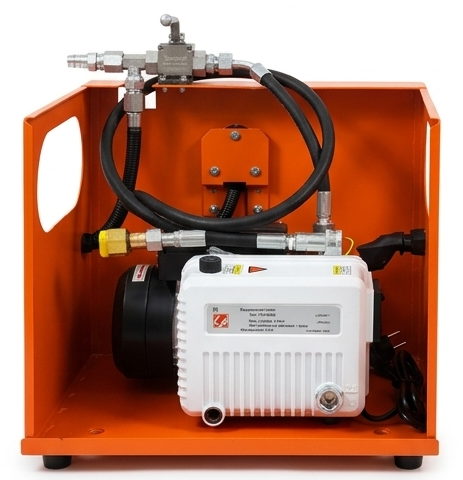

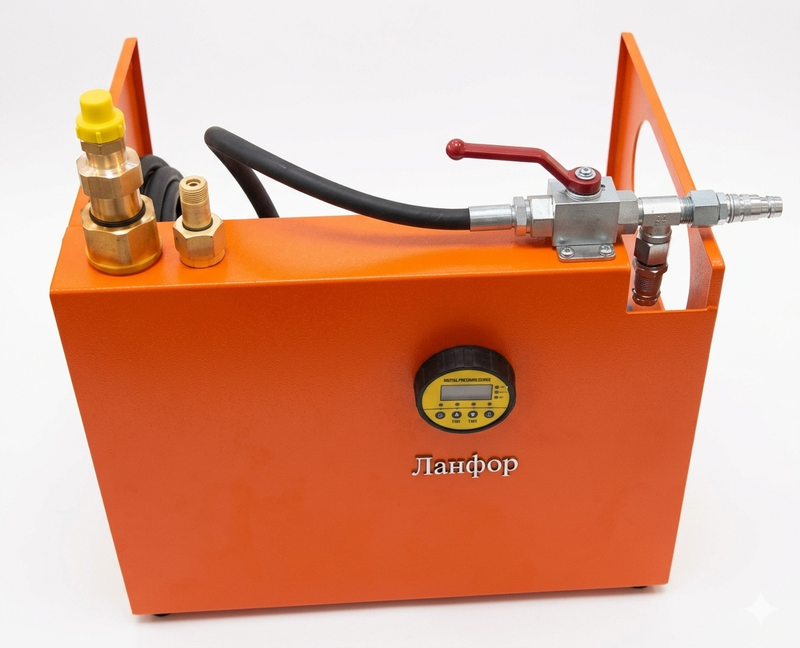

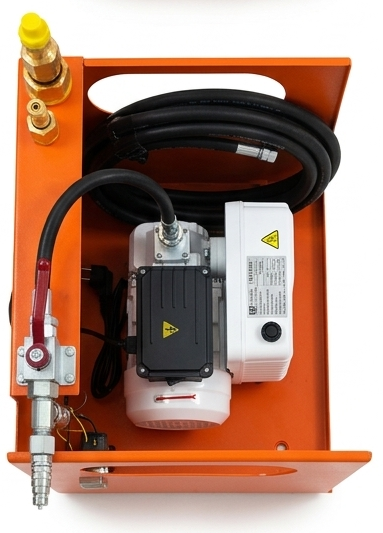

ВНЭ — вакуумный насос для подготовки газовых отсеков перед заполнением элегазом
ВНЭ — вакуумный насос для сервисных работ с элегазовым оборудованием. Насос предназначен для вакуумирования воздуха и подготовки газонаполненных отсеков перед заполнением элегазом SF₆.
ВНЭ применяется при обслуживании КРУЭ, элегазовых выключателей и других газонаполненных аппаратов. Насос используется как отдельный сервисный узел или в составе газотехнологической схемы. ВНЭ не предназначен для перекачки или дожатия SF₆; его задача — откачка воздуха перед заполнением.
Основная задача
Вакуумирование воздуха
Удаление воздуха из газового объема перед заполнением SF₆.
Производительность
20–300 м³/ч
Доступны типовые исполнения по номинальной производительности.
Комплектация
Шланги • DN8 • DN20
Шланги, клапаны и переходники подбираются под задачу.
Назначение
Вакуумный насос ВНЭ предназначен для удаления воздуха и газовых примесей из газовых отсеков перед заполнением элегазом SF₆. Это отдельный сервисный узел для подготовки оборудования к заправке.
ВНЭ может использоваться с заправочными устройствами, сервисными установками, резервуарами и вспомогательной арматурой при эксплуатации и ремонте газоизолированного оборудования.
Что выполняет насос
Вакуумирование воздуха
Откачка воздуха из газового отсека перед заполнением элегазом.
Подготовка оборудования
Подготовка КРУЭ, выключателей и газонаполненных аппаратов к заправке SF₆.
Подключение DN8 / DN20
Подключение к оборудованию через DN8, DN20 или специальное исполнение по ТЗ.
Работа в составе схемы
Использование с заправочными устройствами, сервисными установками и резервуарами.
Технические характеристики
Рабочая среда
воздух / газовые отсеки перед заполнением SF₆
Тип изделия
вакуумный насос для сервисных работ
Производительность
20 / 24 / 30 / 40 / 50 / 60 / 63 / 70 / 90 / 100 / 160 / 200 / 250 / 300 м³/ч
Назначение
вакуумирование воздуха перед заполнением SF₆
Шланги
3 / 5 / 10 м или иные по ТЗ
Клапаны
DN8 / DN20 / иное по ТЗ
Исполнение
стандартное или по техническому заданию
Модификации по производительности
Обозначение модели формируется по номинальной производительности насоса: ВНЭ-[производительность]. Шланги, клапаны и специальные подключения указываются в спецификации.
Пример: ВНЭ-63 — вакуумный насос для элегаза с номинальной производительностью 63 м³/ч.
Комплектация и опции
Шланги 3 / 5 / 10 м
Стандартные длины шлангов для подключения к оборудованию.
Иная длина шлангов
Длина шлангов может быть согласована по техническому заданию.
Клапаны DN8 / DN20
Тип присоединения выбирается под оборудование заказчика.
Исполнение по ТЗ
Специальные клапаны, переходники, арматура и компоновка.
FAQ
Для чего нужен ВНЭ?
ВНЭ применяется для вакуумирования воздуха перед заполнением элегазом SF₆ при обслуживании газонаполненного оборудования.
Что означает модель ВНЭ-100?
Это вакуумный насос для элегазового оборудования с производительностью 100 м³/ч.
Можно ли выбрать шланги и клапаны?
Да. Возможны шланги 3 / 5 / 10 м или иные по ТЗ, а также клапаны DN8, DN20 или специальное исполнение.
Можно ли заказать нестандартную производительность?
Возможность нестандартного исполнения уточняется по техническому заданию.
ВНЭ перекачивает SF₆?
Нет. ВНЭ предназначен для вакуумирования воздуха перед заполнением. Для перекачки и возврата SF₆ применяются другие установки.
